Phone6或采用混合光纤连接器,苹果新发明:未来iOS设备混合光学连接器 苹果连接器 苹果线材 苹果数据线连接
来源:Apple 发布时间:2013/4/16 17:54:38 |
苹果新发明:未来iOS设备混合光学连接器--科威旭电子LVDS屏线供应商
光纤以快速的传播速度著称,但由于制造成本和兼容性问题,这项技术仍未能在消费市场普及。苹果将普遍使用的传导材料和光纤整合在一个连接器中,从而实现同时传输电子和光学信号。
上几周我们都能看见苹果在不断的争取自己的专利商标问题,而得到消息昨天苹果获得的两项专利显示公司可能正在为iOS设备带来光纤连接系统,这两项专利的名称分别是“设备的光学连接”和“混合光学连接器”,该系统可以通过光纤线缆传输电信号和光信号,而且这项专利很可能用在未来的iPhone6上。
和极细同轴线相比,光纤的传输速度非常快,不过该技术还没有应用到消费级市场,因为其成本高而且兼容性低。

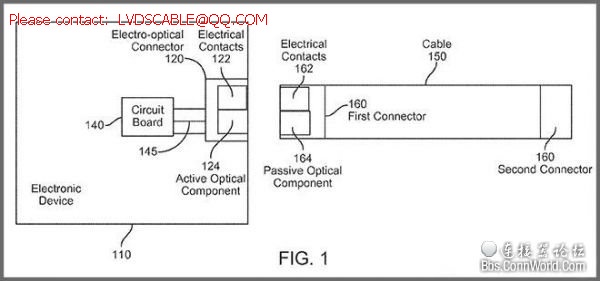

与光纤相比,传统的电到传输方式却非常普遍的使用。苹果在专利中试图将这两种技术的优点结合在一起,提出精简、兼容性高的解决方案。基本上来说,专利中提到的技术要比目前存在的技术高级一些,专利中提及的连接器可以同时传输电信号和光信号。
除了可以通过适配器兼容旧款设备,使用电信号线缆还可以提供电力,这是光纤没有的功能。专利中将这种混合的系统成为“electro-optical”。

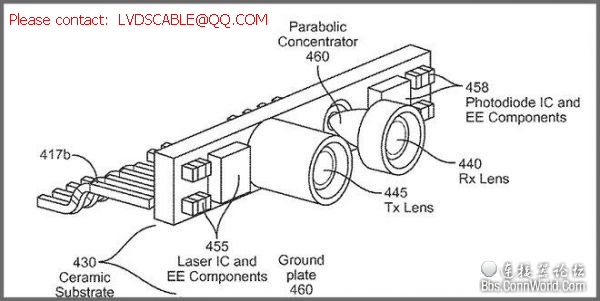

专利中提到,接收透镜是一个抛物面聚光器,光收集要发送到的移动设备上的一个光电二极管。这种设定允许较大直径的光纤,约200至500微米,这反过来又提供了更大的公差对应。作为对比,Thunderbolt链接协议使用两个62.5微米的光纤。

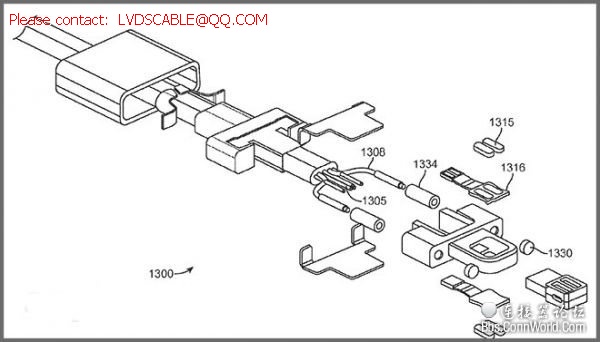

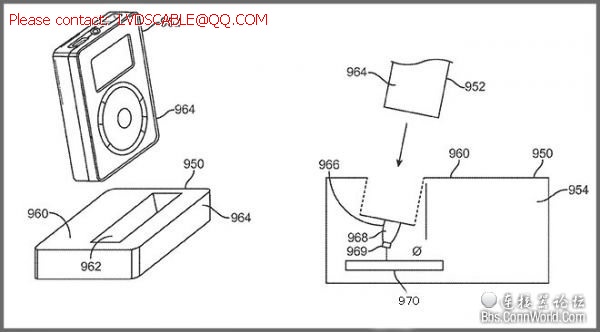

专利中描述了很多连接器,包括内嵌弹簧用来保护光学组件的结构。另一种数据传输的方法是基座,其本身可以用来将光纤线缆正确的与设备的触点校正。在一些例子中,部分结构还可以作为一个感应式无线充电站。

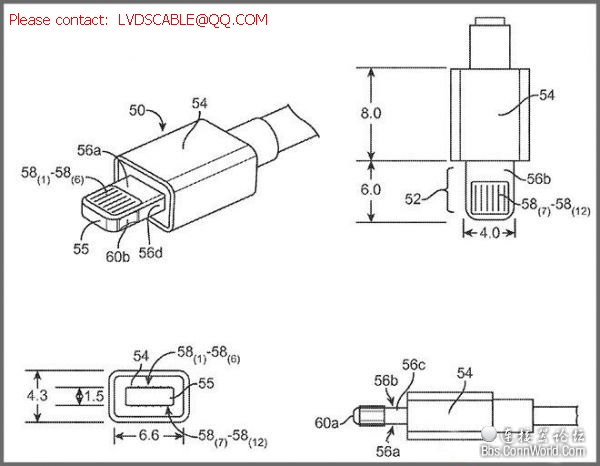

与很多苹果专利相同,目前还不清楚这种复杂但高级的系统是否会应用在未来的设备中。不过,专利中还有提及苹果Lightning连接器的图片,这意味着这项技术可能是会在未来接替Lightning技术。
苹果混合光纤连接器专利在2010年递交,在2012年进行了补充,发明人为Jason S. Sloey、Albert J. Golko、 Eric S. Jol和Ian Spraggsas。
苹果最近申请了一项关于光学连接器的专利,I-PEX20453-040T屏线,描述了一种可以通过纤维光学数据线传输电子和光学信号的连接器或适配器。纤维光学以快速的传播速度著称,但迄今为止,由于制造成本和兼容性问题,这项技术仍未能在消费市场普及。随处可见的是可靠的传导性电子传输方法。苹果的发明就是将两种传输方式的优势结合起来,组成一种高集成的连接器。
科威旭电子,生产连接线,液晶屏线,LVDS线,0.4和0.5间距屏线,端子线,液晶显示器内部连接线,AU8.9屏线,1.0--1.25小间距端子线,笔记本内部连接线,便携式DVD转轴线和便携式DVD内部连接线,FFC.FPC扁平线,42.52高清屏屏线,车载液晶内部线,VGA信号线,车充线,欧规电源线,液晶屏双八.单八.双六.单六线,驱屏线,笔记本屏线,各种针座和电线,I-PEX20453-040T,20454-040T,I-PEX 20455-040E,IPEX 20455-030E,20453-030T

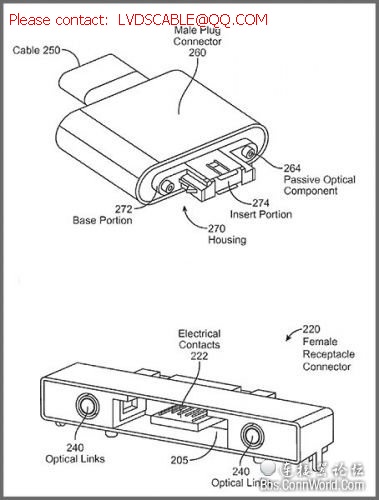

苹果在专利中描述称,他们可以将普遍使用的传导材料和纤维光学材料整合在一个连接器中,从而实现同时传输电子和光学信号。传播电子信号的数据线可以给设备供电,这是纤维光学系统所无法实现的。而苹果这种提供电子和光学信号的适配器则可以一举两得。当然,要想使用这种双模的适配器,未来的便携电子设备机身也必须拥有支持电子-光学两种模式的底座接口。
|
|
